Okusawa's 1966 15 Window DX BUS |
![](../images/fproject/15w071206/fin15w071206-0004.jpg) |
サンフランシスコ在住のオーナーさんから購入した15W |
![](../images/fproject/15w071206/fin15w071206-0005.jpg) |
写真写りはなかなかのベッピンさんなのですが・・・ |
![](../images/fproject/15w071206/fin15w071206-0001.jpg) |
インパネ廻りもナニやら余計なメーターが・・・ |
![](../images/fproject/15w071206/fin15w071206-0002.jpg) |
オリジナルをキープしているインテリア! |
![](../images/fproject/15w071206/fin15w071206-0003.jpg) |
シートもボロボロですがオリジナルです! |
![](../images/fproject/15w071206/fin15w071206-0007.jpg) |
後姿もベッピンさんには見えますが・・・ |
![](../images/fproject/15w071206/fin15w071206-0008.jpg) |
左コーナーにはナニやらウサンクサイ様子・・・ |
![](../images/fproject/15w071206/fin15w071206-0009.jpg) |
下回りもキレイです・・・が |
![](../images/fproject/15w071206/fin15w071206-0010.jpg) |
エンジンはオーバーホールします。 |
![](../images/fproject/15w071206/fin15w071206-0011.jpg) |
ヘッドライナーは剥がされていて跡形もありません。 |
![](../images/fproject/15w071206/fin15w071206-0012.jpg) |
さぁ〜この15Wがどのように変わっていくのでしょうか。 |
![](../images/fproject/15w071206/fin15w071206-0121.jpg) |
横浜の港に着いた15Wです。 |
![](../images/fproject/15w071206/fin15w071206-0122.jpg) |
さぁいよいよ作業の開始です! |
![](../images/fproject/15w071206/fin15w071206-0123.jpg) |
内外の部品外しからはじめます。 |
![](../images/fproject/15w071206/fin15w071206-0124.jpg) |
もちろんエンジンも降ろしますよ。 |
![](../images/fproject/15w071206/fin15w071206-0126.jpg) |
外されたガラス廻り、割らないように要注意です! |
![](../images/fproject/15w071206/fin15w071206-0127.jpg) |
「フロアーは全滅です!」と聞いていましたから、驚きはしませんでした。 |
![](../images/fproject/15w071206/fin15w071206-0134.jpg) |
とりあえずフロアーパネルを剥がす事に・・・ |
![](../images/fproject/15w071206/fin15w071206-0135.jpg) |
きれいに剥がされ、格子状のフレームが顔を出しました。 |
![](../images/fproject/15w071206/fin15w071206-0136.jpg) |
予想はしていましたが、フロアーだけでは済みそうにありません・・・ |
![](../images/fproject/15w071206/fin15w071206-0138.jpg) |
フロアーパネルのチェックです。 |
![](../images/fproject/15w071206/fin15w071206-0139.jpg) |
実際に車体に乗せて細部の修正をします。まずそのまま付く事はありません! |
![](../images/fproject/15w071206/fin15w071206-0141.jpg) |
左側のサイドメンバーは、インナーまで交換する事にしました。
この時点で格子状のフレームもすべて防錆処理してあります。 |
![](../images/fproject/15w071206/fin15w071206-0143.jpg) |
これなんだと思います? 型紙なんですよ! |
![](../images/fproject/15w071206/fin15w071206-0144.jpg) |
型紙から作ったパネルです。 |
![](../images/fproject/15w071206/fin15w071206-0187.jpg) |
この縦の部分はリプロのパネルが無く、造る以外ないのです。 |
![](../images/fproject/15w071206/fin15w071206-0142.jpg) |
寸法出しをしているアウターパネル。 |
![](../images/fproject/15w071206/fin15w071206-0145.jpg) |
右のサイドパネルもインナー&アウター共に交換でした。 |
![](../images/fproject/15w071206/fin15w071206-0150.jpg) |
フロアーも本付けです! 全部で300以上の溶接ポイントがありました。 |
![](../images/fproject/15w071206/fin15w071206-0151.jpg) |
リアヒーターの吹き出し口も、キレイに付け直してあります。 |
![](../images/fproject/15w071206/fin15w071206-0152.jpg) |
サフェーサーを塗っているところです。長い道のりでした・・・。 |
![](../images/fproject/15w071206/fin15w071206-0106.jpg) |
いつもの事ですが、フロントフロアーも抜けてます。 |
![](../images/fproject/15w071206/fin15w071206-0107.jpg) |
もちろん新しいパネルで張替え! |
![](../images/fproject/15w071206/fin15w071206-0108.jpg) |
外周は全て溶接します。 点付けは禁物なんです! |
![](../images/fproject/15w071206/fin15w071206-0109.jpg) |
フロント廻りの下処理もここまでやれば仕上がりもキレイ! |
![](../images/fproject/15w071206/fin15w071206-0110.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0111.jpg) |
サフェーサーが入ったフロント廻り。 どうですキレイでしょ? |
![](../images/fproject/15w071206/fin15w071206-0099.jpg) |
剥離された左コーナー! |
![](../images/fproject/15w071206/fin15w071206-0098.jpg) |
サビの進行を防ぐために入れたサフェーサー、板金作業と同時進行です。 |
![](../images/fproject/15w071206/fin15w071206-0097.jpg) |
白っぽくなっている部分が、サンドブラスターで処理された鉄板の表面です。
表面のサビをとるにはブラスターが一番! |
![](../images/fproject/15w071206/fin15w071206-0104.jpg) |
板金屋泣かせの左サイドパネル。ここを平らにするのは、本当に大変なんです。 |
![](../images/fproject/15w071206/fin15w071206-0105.jpg) |
鉄板の板金後、最低限のパテだけで仕上げられた左サイドパネルです。 |
![](../images/fproject/15w071206/fin15w071206-0096.jpg) |
裏に手が入らない部分の板金は、このように引き出します! |
![](../images/fproject/15w071206/fin15w071206-0119.jpg) |
さぁ〜いよいよ美容整形です!(笑) |
![](../images/fproject/15w071206/fin15w071206-0118.jpg) |
ブラスト処理後、各部の板金をしています。 |
![](../images/fproject/15w071206/fin15w071206-0120.jpg) |
BUSのウィークポイントでもある顔下・・・ここはトラブルが出ている事が多いですね。 |
![](../images/fproject/15w071206/fin15w071206-0080.jpg) |
思い切って切開してみると、裏側にはサビがびっしりでした。 |
![](../images/fproject/15w071206/fin15w071206-0079.jpg) |
平板から造る事になった「顔下パネル」。 ここはリプロが無いのです。 |
![](../images/fproject/15w071206/fin15w071206-0081.jpg) |
出来上がった顔下パネル! |
![](../images/fproject/15w071206/fin15w071206-0082.jpg) |
板金後に面修正しているお顔です。 |
![](../images/fproject/15w071206/fin15w071206-0133.jpg) |
サイドカーゴドアも下側に腐食が出ています。 |
![](../images/fproject/15w071206/fin15w071206-0146.jpg) |
まずは剥離から! |
![](../images/fproject/15w071206/fin15w071206-0147.jpg) |
やはり新造したアンダーパネルです。この内側もリプロがありません。 |
![](../images/fproject/15w071206/fin15w071206-0148.jpg) |
バイスでくわえて位置だし! |
![](../images/fproject/15w071206/fin15w071206-0149.jpg) |
本溶接しているアンダーパネル。 |
![](../images/fproject/15w071206/fin15w071206-0100.jpg) |
リアゲートは何も問題は無く、剥離のみで行けそうです! |
![](../images/fproject/15w071206/fin15w071206-0101.jpg) |
問題なくサフェーサーが入ったリアゲート。 |
![](../images/fproject/15w071206/fin15w071206-0103.jpg) |
エンジンリッドはUSAナンバープレート用の穴をふさいでいるところ。 |
![](../images/fproject/15w071206/fin15w071206-0102.jpg) |

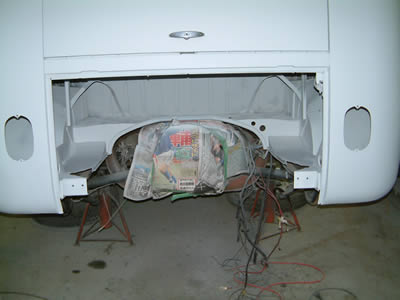

リア廻りもすべてサフェーサーが入りました。 |
![](../images/fproject/15w071206/fin15w071206-0112.jpg) |
剥離後の左ドア。 |
![](../images/fproject/15w071206/fin15w071206-0114.jpg) |
大きな歪みも無く、ポリパテで済みました! |
![](../images/fproject/15w071206/fin15w071206-0113.jpg) |
内側もサビ無し! 念のためにPOR−15を塗布! |
![](../images/fproject/15w071206/fin15w071206-0115.jpg) |
サフェーサーが入った左ドアです。 |
![](../images/fproject/15w071206/fin15w071206-0116.jpg) |
よけいに開けられたメーターの穴、許せません!! |
![](../images/fproject/15w071206/fin15w071206-0117.jpg) |
と言うわけで、スッキリしたインパネ廻り! |
![](../images/fproject/15w071206/fin15w071206-0128.jpg) |
サイドポップフレームもきれいに剥離します。 |
![](../images/fproject/15w071206/fin15w071206-0129.jpg) |
エンジンルームの上側もキレイに剥離して下処理しました。 |
![](../images/fproject/15w071206/fin15w071206-0085.jpg) |
今回シングルバンパーで行きます! |
![](../images/fproject/15w071206/fin15w071206-0086.jpg) |
サフェーサーが入った前後のバンパー。 |
![](../images/fproject/15w071206/fin15w071206-0077.jpg) |
奥澤さんがチョイスしたのはワンカラーでした! ボディーカラーはL539 BalticBlueをチョイス。 |
![](../images/fproject/15w071206/fin15w071206-0078.jpg) |
ボディーの塗装は内側と外側は別に塗ります。 |
![](../images/fproject/15w071206/fin15w071206-0088.jpg) |
塗装が仕上がった15Wです。 |
![](../images/fproject/15w071206/fin15w071206-0089.jpg) |
インパネ廻りもこのとおり! |
![](../images/fproject/15w071206/fin15w071206-0027.jpg) |
ヘッドライナーの張替え |
![](../images/fproject/15w071206/fin15w071206-0028.jpg) |
どうですこのの仕上がり具合! |
![](../images/fproject/15w071206/fin15w071206-0090.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0026.jpg) |
エアーBOXも分解します! |
![](../images/fproject/15w071206/fin15w071206-0014.jpg) |
ボディーモールのリポリッシュ! |
![](../images/fproject/15w071206/fin15w071206-0095.jpg) |
本当に根気がいる作業です。 |
![](../images/fproject/15w071206/fin15w071206-0022.jpg) |
コーナーモールもご覧のとおりです! |
![](../images/fproject/15w071206/fin15w071206-0092.jpg) |
Fドアのウィンドフレームの組み付けです。 |
![](../images/fproject/15w071206/fin15w071206-0015.jpg) |
ポリッシュしたボディーモールを組み付けました。 |
![](../images/fproject/15w071206/fin15w071206-0016.jpg) |
ヘッドライトもすべて分解、ペイントしてから組み付けます。 |
![](../images/fproject/15w071206/fin15w071206-0052.jpg) |
細々したアルミパーツもすべてリポリッシュ! |
![](../images/fproject/15w071206/fin15w071206-0017.jpg) |
どうです、BUSらしくなってきましたでしょ? |
![](../images/fproject/15w071206/fin15w071206-0018.jpg) |
従来のスチームフレームではなく、アルミフレームのサファリKITを使用しています。 |
![](../images/fproject/15w071206/fin15w071206-0019.jpg) |
クォリティーは最高に良いですし、何よりも錆びないのが一番!! |
![](../images/fproject/15w071206/fin15w071206-0091.jpg) |
サイドポップフレームの組み付け |
![](../images/fproject/15w071206/fin15w071206-0023.jpg) |
ほぼ完成したフロント廻り! |
![](../images/fproject/15w071206/fin15w071206-0025.jpg) |
フレームをペイントしてから本組みします。 |
![](../images/fproject/15w071206/fin15w071206-0024.jpg) |
完成したサファリウィンド! |
![](../images/fproject/15w071206/fin15w071206-0030.jpg) |
シートフレームをスチームで洗浄してからペイントです。 |
![](../images/fproject/15w071206/fin15w071206-0033.jpg) |
ミドルシートのバックレスト |
![](../images/fproject/15w071206/fin15w071206-0039.jpg) |
この年式のフロントシートは張り方が難しいのです。 |
![](../images/fproject/15w071206/fin15w071206-0041.jpg) |
仕上がったフロントシート! |
![](../images/fproject/15w071206/fin15w071206-0013.jpg) |
インパネ裏にある配線も、修正しながら組み付けます。 |
![](../images/fproject/15w071206/fin15w071206-0054.jpg) |
ビハインドパネルの張替えです。意外と時間が掛かるんですよ・・・。 |
![](../images/fproject/15w071206/fin15w071206-0055.jpg) |
サードシート下のキックパネルの張替え |
![](../images/fproject/15w071206/fin15w071206-0020.jpg) |
カーゴドアの張替えも完了! |
![](../images/fproject/15w071206/fin15w071206-0058.jpg) |
仕上がったビハインドパネルです。 |
![](../images/fproject/15w071206/fin15w071206-0059.jpg) |
リア廻りもご覧のとおり! |
![](../images/fproject/15w071206/fin15w071206-0050.jpg) |

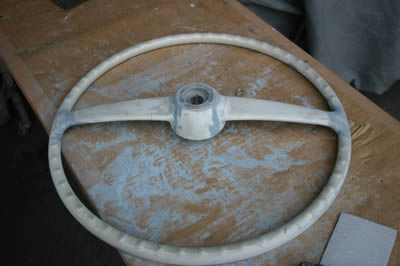

ステアリングも割れている部分を修正します。 |
![](../images/fproject/15w071206/fin15w071206-0053.jpg) |
ペイント前のステアリングです。キレイになったでしょ? |
![](../images/fproject/15w071206/fin15w071206-0056.jpg) |
きれいにペイントされたステアリングをセットしたインパネ回り |
![](../images/fproject/15w071206/fin15w071206-0044.jpg) |
何も付いていないうちにフレーム&ボディーの裏側を防錆処理します。 |
![](../images/fproject/15w071206/fin15w071206-0045.jpg) |
ミッションサポート廻りもキレイに防錆処理されました |
![](../images/fproject/15w071206/fin15w071206-0029.jpg) |
板抜きされていたフロントアクスル・・・ |
![](../images/fproject/15w071206/fin15w071206-0035.jpg) |
もちろんトーションバーを元通りに入れてアジャスターを取り付けます。 |
![](../images/fproject/15w071206/fin15w071206-0036.jpg) |
BERGのAVISアジャスター |
![](../images/fproject/15w071206/fin15w071206-0034.jpg) |
スピンドルもすべて修正済みです。 |
![](../images/fproject/15w071206/fin15w071206-0042.jpg) |
オーナーの奥澤さんからリクエストで、フロントはディスクブレーキに変更です! |
![](../images/fproject/15w071206/fin15w071206-0046.jpg) |
カッチョイーーーー! |
![](../images/fproject/15w071206/fin15w071206-0043.jpg) |
ほぼ組み付けが完了したフロント足回り&ブレーキ廻り! |
![](../images/fproject/15w071206/fin15w071206-0031.jpg) |
元々ストレートアクスルにされていたミッション回り。 |
![](../images/fproject/15w071206/fin15w071206-0032.jpg) |
オイルを抜いてみると、ドレーンのマグネットに金属片がビッシリと・・・・(悲) |
![](../images/fproject/15w071206/fin15w071206-0038.jpg) |
分解後のケース |
![](../images/fproject/15w071206/fin15w071206-0037.jpg) |
バラバラにされたギアです |
![](../images/fproject/15w071206/fin15w071206-0049.jpg) |
洗浄してから一つずつ部品をチェックします。 |
![](../images/fproject/15w071206/fin15w071206-0051.jpg) |
組み付け中の各シャフト。もちろん3.88のR&Pに変更してあります。 |
![](../images/fproject/15w071206/fin15w071206-0048.jpg) |
バックラッシュと各ギアの当たりをチェックしています。 |
![](../images/fproject/15w071206/fin15w071206-0069.jpg) |
バルブのすり合わせ風景ですが、ナニやらヘッドに加工がされているような・・・ |
![](../images/fproject/15w071206/fin15w071206-0070.jpg) |
どうですかこのヘッド! バルブシートもバッチリ決まっています!! |
![](../images/fproject/15w071206/fin15w071206-0071.jpg) |
バルブの当たり面もこのとおり。 |
![](../images/fproject/15w071206/fin15w071206-0062.jpg) |
仮組み中のクランクケースです。中にクランクが入っているんですよ。 |
![](../images/fproject/15w071206/fin15w071206-0063.jpg) |
ショートブロックまで組み上がったエンジン。GENE BERGのオイルサンプがカッチョイーーー! |
![](../images/fproject/15w071206/fin15w071206-0064.jpg) |
8ピン加工中のフライホイール |
![](../images/fproject/15w071206/fin15w071206-0065.jpg) |
エンドプレイ調整中。8ピンがよく分かりますね! |
![](../images/fproject/15w071206/fin15w071206-0066.jpg) |
油面調整中のWEBER40IDFキャブです。 |
![](../images/fproject/15w071206/fin15w071206-0067.jpg) |
初期調整が完了したキャブレターです。 |
![](../images/fproject/15w071206/fin15w071206-0068.jpg) |
補記類の取り付け中 |
![](../images/fproject/15w071206/fin15w071206-0073.jpg) |
コンプリートになったエンジンを載せました。 |
![](../images/fproject/15w071206/fin15w071206-0074.jpg) |
マフラーはジェフリーズさんのステンマフラーをチョイス! |
![](../images/fproject/15w071206/fin15w071206-0075.jpg) |
いい感じです!! |
![](../images/fproject/15w071206/fin15w071206-0076.jpg) |
火入れも終わり、バンパーも付きました! |
![](../images/fproject/15w071206/fin15w071206-0057.jpg) |

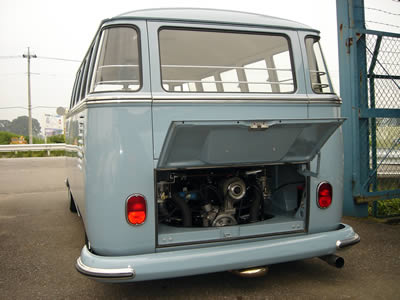

素晴らしい姿に生まれ変わった15Wをゆっくりご覧下さい! |
![](../images/fproject/15w071206/fin15w071206-0153.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0154.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0155.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0156.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0157.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0158.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0159.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0160.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0161.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0162.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0163.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0164.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0165.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0166.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0167.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0168.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0169.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0170.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0171.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0172.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0173.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0174.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0175.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0176.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0177.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0178.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0179.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0180.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0181.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0182.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0183.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0184.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0185.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0186.jpg) |
|
![](../images/fproject/15w071206/fin15w071206-0061.jpg) |
オーナーの奥澤さんのお店「CAFE LA FMILLE」のマスコット的存在ですが、日々の足としても活躍中です!
http://www.cafelafamille.com |
|
|
|
